油氣管道線路標識樁，油氣管道標志樁
2019年03月22日
油氣管道上方的各種地面和地下標記，包括里程樁／測試樁、標志樁、分界樁、警示牌、通信標石、管道標識帶等標記。
2、里程樁／測試樁
里程樁主要用于標識油氣管道走向、里程的地面標記，測試樁主要用于監測與測試管道陰極保護參數的地面標記，里程樁一般與測試樁結合設置。
里程樁／測試樁根據高度分為高樁、低樁，除以下地區應選用高樁外，其它地區可選用低樁。
a)植被豐富、地形復雜地區；
b)采用直升機巡線的沙灘、戈壁地區。

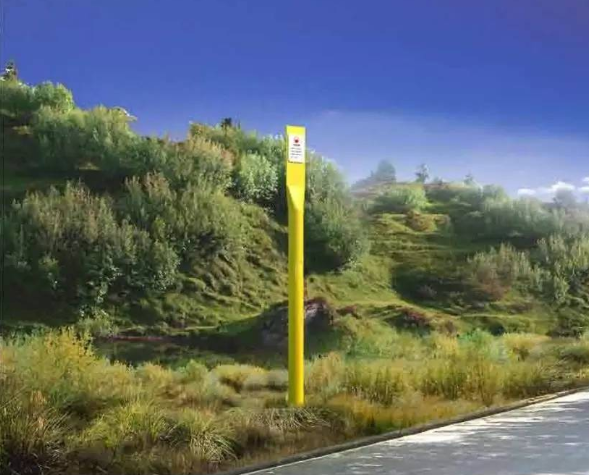

高樁里程樁／測試樁根據材質分為鋼質高樁、混凝土高樁。鋼質高樁適用于測試端點數量較多，或治安情況較好，線路標識不易受到破壞的地區。
3、標志樁

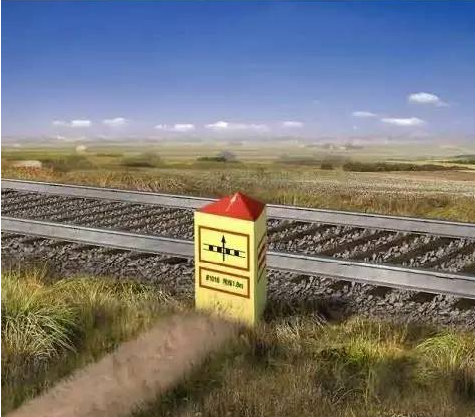

標志樁包括轉角樁、河流穿越樁、隧道穿越樁、公路穿越樁、鐵路穿越樁、管道交叉樁、通訊光纜（電纜）交叉樁、電力電纜交叉樁，主要用于標識管道方向變化、管道與地面工程（地下隱蔽物）交叉、管道結構（管徑、壁厚、防護層）變化、管道附屬地下設施的地面標記。

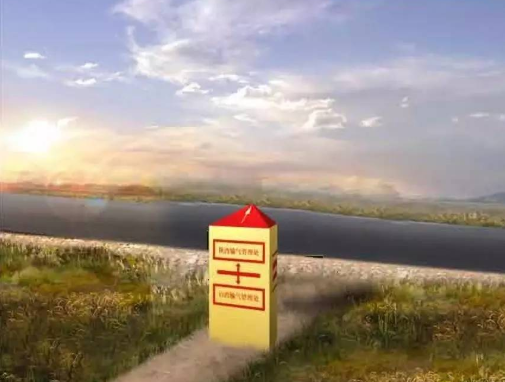

4、分界樁
明示管道所屬行政管理區域分界的標記。
5、警示牌
當管道穿越大中型河流（山谷）、沖溝、隧道、臨近水庫及其泄洪區、水渠、人口密集區、地（震）質災害頻發區、地震斷裂帶、礦山采空區等危險點源時，明示管道安全防范事項的標記。
警示牌根據材質分為鋼質警示牌、混凝土警示牌，鋼質警示牌地面以上高2.5米，混凝土警示牌地面以上高1.6米。
6、通信標石
主要用于標識通信光纜敷設位置、走向的地面標記。
通信標石根據高度分為A型和B型，A型通信標石地面以上高1米，B型通信標石地面以上高0.6米。加密樁做法與通信標石相同。
7、加密樁
兩個相鄰里程樁之間，按一定距離埋設的用于確認管線走向的地面標記，同時用于管道埋深較淺的溝渠、重載車輛通過未作管道保護涵的道路、管道經過人口稠密區等特殊地段的地面警示標記。
8、管道標識帶
連續敷設于埋地管道上方，用于防止第三方施工損壞管道而設置的地下標記。
油氣管道線路標識設置基本要求
相同介質的兩條管道同溝敷設時，線路標識宜合并設置，位置位于兩條管道中間；三條管道同溝敷設時，應分別設置線路標識。
不同介質的兩條管道同溝敷設時，應分別設置線路地面標識。
并行管道的線路標識應分別設置，每條管道的線路標識應清晰、醒目、便于區分。
除轉角樁外，當多種線路標識需在同一地點設置時，應只設置一個線路標識，設置順序?yàn)槔锍虡叮瘻y(cè)試樁、標志樁、通信標石、分界樁。
除相同介質的兩條管道同溝敷設外，線路標識均應設置在管道中心線上方，在滿足可視性需求的前提下，可適當縱向調整位置。
線路標識原則上應設置在路邊、田埂、堤壩等空曠荒地處，減少對土地使用的影響。
未作明確說明的線路標識樁正面均應面向來油（氣）方向。
當管道埋深較淺，線路標識對管道有影響時，線路標識埋地部分的深度可適當減小，但不應小于0.3米，地面以上的高度保持不變。
油氣管道線路標識材料選用
鋼質高樁里程樁／測試樁、鋼質警示牌、鋼筋、埋件材質均為Q235A。
通信標石／加密樁宜采用復合材料（樹脂+高強度玻璃纖維）制作，也可采用鋼筋混凝土制作。
鋼筋混凝土線路標識采用C30混凝土預制，保護層厚度20毫米。
油氣管道線路標識施工基本要求
線路標識表面噴刷色彩應符合圖集RGB顏色標準，樁體上所有中文、英文、阿拉伯?dāng)?shù)字、邊框、字跡（邊緣）要求清晰，字體采用宋體。當管線名稱等字?jǐn)?shù)較多時，可適當調整字體寬高比。
線路標識涂料應采用油性金屬氟碳漆、飾面施工應執行JGJ/T 29。
線路標識應設置在均勻密實的土層之中，地基承載力不應低于80kPa。
鋼質線路標識制作尺寸允許偏差±3毫米，鋼筋混凝土線路標識制作尺寸允許偏差±10毫米。
線路標識埋設水平位置偏差±0.3米，垂直埋設偏差±0.1米。
